MODUL 2 Praktikum up&uc





1. Pendahuluan [Kembali]
  1. Asistensi dilakukan 1x
  2. Praktikum dilakukan 1x
2. Tujuan [Kembali]
  • Memahami prinsip kerja PWM pada mikrokontroler
  • Memahami prinsip kerja ADC pada mikrokontroler
  • Memahamai prinsip Interupt pada mikrokontroler
  • Menggunakan PWM dan ADC pada Arduino
3. Alat dan Bahan [Kembali]
       a) Modul Arduino





b) Keypad
Motor DC


c)  Servo

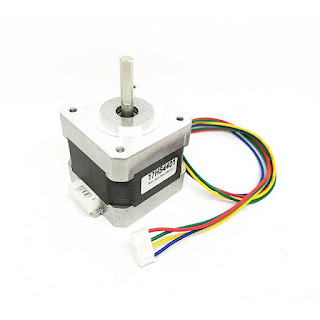

d) Stepper Motor


e) Driver Motor L293D


f) Seven Segment


g) Dipswitch


h) Keypad


i)Dot Matrix
j) Sensor Infrared






4. Dasar Teori [Kembali]
    Pulse Width Modulation
    PWM (Pulse Width Modulation) adalah salah satu teknik modulasi dengan mengubah lebar
    pulsa (duty cylce) dengan nilai amplitudo dan frekuensi yang tetap. Satu siklus pulsa merupakan
    kondisi high kemudian berada di zona transisi ke kondisi low. Lebar pulsa PWM berbanding
    lurus dengan amplitudo sinyal asli yang belum termodulasi.
    Duty Cycle adalah perbandingan antara waktu ON (lebar pulsa High) dengan perioda. DutyCycle biasanya dinyatakan dalam bentuk persen (%).



    Pada board Arduino Uno, pin yang bisa dimanfaatkan untuk PWM adalah pin yang diberi
    tanda tilde (~), yaitu pin 3, 5, 6, 9, 10, dan pin 11. Pin-pin tersebut merupakan pin yang bisa
    difungsikan untuk input analog atau output analog. Oleh sebab itu, jika akan menggunakan
    PWM pada pin ini, bisa dilakukan dengan perintah analogWrite();
    PWM pada arduino bekerja pada frekuensi 500Hz, artinya 500 siklus/ketukan dalam
    satu detik. Untuk setiap siklus, kita bisa memberi nilai dari 0 hingga 255. Ketika kita
    memberikan angka 0, berarti pada pin tersebut tidak akan pernah bernilai 5 volt (pin selalu
    bernilai 0 volt). Sedangkan jika kita memberikan nilai 255, maka sepanjang siklus akan bernilai
    5 volt (tidak pernah 0 volt). Jika kita memberikan nilai 127 (kita anggap setengah dari 0 hingga
    255, atau 50% dari 255), maka setengah siklus akan bernilai 5 volt, dan setengah siklus lagi
    akan bernilai 0 volt. Sedangkan jika jika memberikan 25% dari 255 (1/4 * 255 atau 64), maka
    1/4 siklus akan bernilai 5 volt, dan 3/4 sisanya akan bernilai 0 volt, dan ini akan terjadi 500 kali
    dalam 1 detik

    Analog to Digital Converter
    ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang
    digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi
    utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog
    menjadi sinyal digital dengan bentuk kode-kode digital. Ada 2 faktor yang perlu diperhatikan
    pada proses kerja ADC yaitu kecepatan sampling dan resolusi.
    Kecepatan sampling menyatakan seberapa sering perangkat mampu mengkonversi sinyal
    analog ke dalam bentuk sinyal digital dalam selang waktu yang tertentu. Biasa dinyatakan dalam
    sample per second (SPS). Sementara Resolusi menyatakan tingkat ketelitian yang dimilliki.
    Pada Arduino, resolusi yang dimiliki adalah 10 bit atau rentang nilai digital antara 0
    - 1023. Dan pada Arduino tegangan referensi yang digunakan adalah 5 volt, hal ini berarti ADC
    pada Arduino mampu menangani sinyal analog dengan tegangan 0 - 5 volt. Pada Arduino,
    menggunakan pin analog input yang diawali dengan kode A( A0- A5 padaArduino Uno). Fungsi
    untuk mengambil data sinyal input analog menggunakan analogRead(pin);

    Interupt
    Interupsi adalah proses dalam sistem mikrokontroler yang menghentikan prosea program
    utama akibat terjadinya pemicu tertentu dari suatu sumber interupsi dan memaksa sistem
    mikrokontroler untuk mengeksekusi blok program layanan interupsi. Bila terjadi interupsi, mikroprosesor akan menghentikan dahulu apa yang sedang dikerjakannya dan mengerjakan
    permintaan khusus tersebut.

    Arduino
        Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain. Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

    Microcontroller ATmega328P
    Operating Voltage 5 V
    Input Voltage (recommended) 7 – 12 V
    Input Voltage (limit) 6 – 20 V
    Digital I/O Pins 14 (of which 6 provide PWM output)
    PWM Digital I/O Pins 6
    Analog Input Pins 6
    DC Current per I/O Pin 20 mA
    DC Current for 3.3V Pin 50 mA
    Flash Memory 32 KB of which 0.5 KB used by bootloader
    SRAM 2 KB
    EEPROM 1 KB
    Clock Speed 16 MHz

    BAGIAN-BAGIAN ARDUINO UNO
    1. POWER USB
    Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

    2. POWER JACK
    Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

    3. Crystal Oscillator
    Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

    4. Reset
    Digunakan untuk mengulang program Arduino dari awal atau Reset.

    5. Digital Pins I / O
    Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

    6. Analog Pins
    Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyalatau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

    7. LED Power Indicator
    Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.


    BAGIAN-BAGIAN PENDUKUNG

    1. RAM
    RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

    2. ROM
    ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROMarus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM
